کابل فیبر نوری

اطلاعات کامل جهت آشنایی و خرید کابل فیبر نوری:

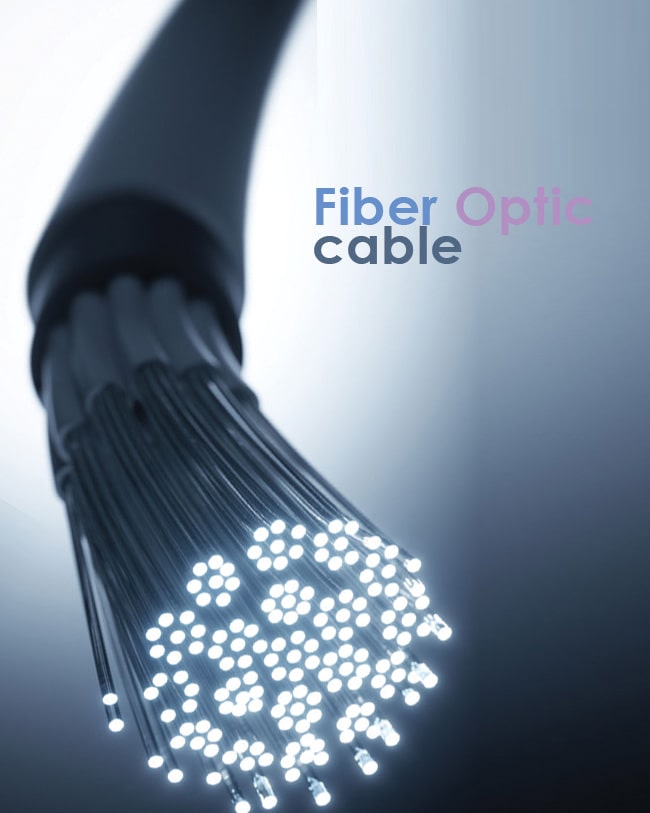

کابل فیبر نوری ( Optical Fiber ) نوعی کابل ارتباطی است که از الیاف نوری تشکیل شده است. این کابل ها برای انتقال داده ها و ارتباطات در سرعت بالا و با کیفیت بالا استفاده می شوند. الیاف نوری در داخل کابل به صورت نازک و بلند درآمده و با استفاده از لیزر یا دیود های نوری، اطلاعات را به صورت نوری انتقال می دهند.

کابل فیبر نوری عموماً برای انتقال داده های اینترنت، تلفن، تلویزیون و دیگر خدمات ارتباطی استفاده می شوند. این کابل ها دارای مزایای زیادی نسبت به کابل های مسی معمولی دارند. به عنوان مثال، کابل های فیبر نوری دارای پهنای باند بالا، مقاومت بالا در برابر تداخل الکترومغناطیسی و افزون بر این، مسافت های بیشتری را بدون افت کیفیت انتقال داده ها پشتیبانی می کنند. به علاوه، این کابل ها بسیار نازک و سبک هستند و نیاز به فضای کمتری برای نصب دارند. به همین دلیل، کابل های فیبر نوری برای استفاده در ساختمان ها، شبکه های کامپیوتری و ارتباطات بین المللی بسیار مناسب هستند.

ساختار کابل فیبر نوری:

1. متشــکل از تعدادی از رشته های شیشه های بسیار باریک با قطر بسیار کم
2. مرکز هر رشته که به آن هسته ( CORE ) می‌گویند و مســیر نور را مشخص می‌کند.
3. روکش دور هسته  ( Cladding ) که یک لایه شیشه ای است و نور را در طول کابل انتقال می دهد.
4. پوشش بیرونی که از جنس پلاستیک می باشد و به عنوان یک روکش محافظ، کل کابل را احاطه کرده است.

کاربرد کابل نوری:

از کابل فیبر نوری برای تبادل و انتقال اطلاعات و داده‌ها با سرعت بالا، در مسافت طولانی استفاده می‌شود. بطور کلی این محصول در تمام صنایع اعم از صنایع پزشکی، نظامی، روشنایی، در سیستم‌های پر سرعت و ... کاربرد قابل توجهی برای انتقال داده‌ها دارند. امروزه بسیار پر کاربرد است بطوریکه از آن در مناطق مسکونی و خطوط ارتباطی همچنین هوشمند سازی منازل از آن به میزان قابل توجه استفاده می‌شود.

انواع کابل فیبر نوری:

• سینگل  Single Mode
• مولتی (چندگانه ) Multi Mode
• دراپ(drop)

کابل نوری مولتی مود (Multimode) و کابل سینگل مود (Single Mode) دو نوع کابل الیاف نوری هستند که در انتقال اطلاعات از طریق نور استفاده می‌شوند. این دو نوع کابل اختلاف‌هایی در ساختار و عملکرد خود دارند.

کابل نوری مولتی مود:

این نوع کابل از الیاف نوری با قطر بزرگتر (عموماً 50 یا 62.5 میکرومتر) استفاده می‌کند. کابل مولتی مود برای فاصله‌های کوتاهتر از چند صد متر تا چند کیلومتر مناسب است. در کابل مولتی مود، نور با زوایای متعددی از طریق الیاف جابجا می‌شود (به عنوان مثال، حالت‌های گوناگون تابش نور در زاویه‌های مختلف). این امر باعث می‌شود که در فاصله طولانی‌تر از یک مسیر، اشعه نوری از هم پاشیده و تداخل‌های ناخواسته ایجاد شود. به همین دلیل، کابل مولتی مود برای کاربردهای محلی و شبکه‌های کوتاه بردی مناسب است.

کابل سینگل مود:

این نوع کابل از الیاف نوری با قطر بسیار کوچکتر (عموماً 9 میکرومتر) استفاده می‌کند. کابل سینگل مود برای فاصله‌های بلندتر، مانند چند کیلومتر تا چند صدهای کیلومتر، مناسب است. در کابل سینگل مود، نور به طور موازی و با زاویه کمی از طریق الیاف حرکت می‌کند. این باعث می‌شود که تداخل باشدگی کمتری در طول مسیر ایجاد شود و بتوان اطلاعات را برای فاصله‌های بلندتر و با سرعت بیشتری انتقال داد. کابل سینگل مود برای شبکه‌های عرضه داده بزرگ و ارتباطات طولانی برد مناسب است.

تفاوت اساسی کابل نوری سینگل مود ( Single Mode ) و مولتی مود ( Multi Mode ) :

• نوع مولتی مود دارای پهنای باند کمتری  نسبت به کابل فیبر نوری سینگل مود می‌باشد.
• فیبرهای مولتی مود دارای قطر هسته بزرگ تری هستند.
• تلفات انرژی در فیبر نوری مولتی بیشتر است.
• در مسافت‌های بسیار بلند از سینگل مود استفاده می‌شود.
• سینگل مود در کل دنیا پر مصرف‌تر ار فیبرهای نوری مولتی مد است.

کابل فیبر نوری دراپ (FIBER OPTIC DROP CABLE)

کابل نوری دراپ:

دراپ جهت کابل کشی فیبر نوری به ساختمانهای مسکونی که هم در داخل هم در خارج ساختمان مورد استفاده قرار می‌گیرد. این کابل دارای روکش LSZH و LSOH می باشد که در برابر اشعه ماوراء بنفش همچنین جویندگی یا کشیدگی بسیار مقاوم خواهد بود. به دلیل وجود روکش بر روی کابل نوری دراپ هنگام سوختن دود و هالوژن تولید نمی‌کند. از ویژگی‌های کابل دراپ می‌توان به قطر 2 تا 3 سانتی متری، بسیار محکم و مقاوم بودن، به صرفه بودن، دارای سینگل مود، دارای لوز تیوب، لخت شدن راحت همچنین دارای2، 4، 6، 8، 12 رشته‌ای بودن دراپ اشاره کرد.

انواع کابل نوری دراپ:

1. کابل نوری دراپ Outdoor : این نوع کابل نوری دارای تحمل فشار تا 1000 نیوتن می باشد همچنین مقاومت بالایی در برابر نور خورشید دارد.
2. کابل نوری دراپ Indoor: همانطور که از نام دراپindoor پیداست مناسب داخل ساختمان می‌باشد همچنین قابلیت نصب آسان دارد و نیازی به روکش‌های بسیار مقاوم ندارد زیرا در رایزرها و میکروداکت‌ها مورد استفاده قرار می‌گیرد.

تفاوت کابل فیبر نوری دو مهاره/ سه مهاره:

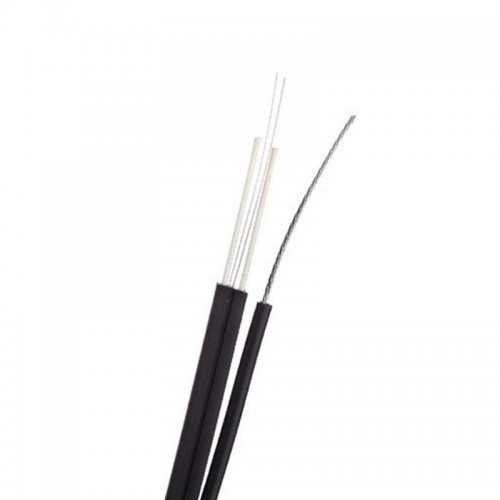

فیبر‌نوری دو کور دو مهاره

این مدل از کابل های دراپ متشکل از دو رشته کابل جهت حفاظت از تار نوری  و یک حلقه فولادی جهت خود نگه دارنده بودن کابل، تعبیه شده است.

در شبکه های FTTH برای جابجایی اطلاعات با سرعت بالا مورد استفاده قرار می گیرند. امروزه با توجه به استفاده روز افزون از شبکه FTTh ، فروش کابل فیبر نوری دو مهاره در بازار جهانی  بسیار چشمگیر شده است. فیبر‌نوری دو مهاره دارای به دلیل انعطاف بالا، وزن کم همراه با نیروی کشش بالا در داخل و خارج ساختمان ها مورد استفاده قرار می گیرد. دارای مقاومت بالا در برابر گرما و اشعه UV می باشد که جز محاسن آن محسوب می‌شود. کیفیت کابل فیبر‌ نوری دو کور دو مهاره مطابق با استانداردهای مخابرات ایران ( IEC, ITU-T و T.C.I ) تست می‌شود.

جهت کابل نوری دو مهاره می‌توان در سایت به محصولات کابل فیبر نوری دراپ دو مهاره 2 کور و 4 کور و کابل نوری مهاردار هوایی تک روکشه خشک شهید قندی اشاره کرد

فیبر نوری سه مهاره دارای خصوصیات مشابه به فیبر‌نوری دو کور دو مهاره می‌باشد ولی انعطاف کمتری نسبت به فیبر نوری دو مهاره دارد.

قیمت کابل فیبر نوری:

قیمت نوع سینگل مود نسبت به مولتی مود در حالت عمده ارزان تر است، لذا فروش بیشتری دارند.

به طور کلی، استفاده از آن در مسیرهای طولانی بسیار با صرفه‌تر از کابل‌های مسی است.

مزایای استفاده از کابل فیبر نوری:

• دارای ظرفیت بالا، میزان پهنای باند بالا و نهایتا انتقال اطلاعات با کیفیت و سرعت بالا
• مقاوم در برابر اشتعال و مقاومت در برابر آتش سوزی‌ها
• وزن بسیار کم
• قیمت مناسب در مسافت های طولانی
• دارای انعطاف پذیری بسیار بالا
• قابل ارتقاء
• محافظت کامل در برابر ضربه

معایب کابل نوری:

• ساخت آن بسیار دشوار است.
• در مسافت‌های کوتاه نسبت به نوع مسی گران ترند.
• اتصال نور به فیبر مشکلات فراوانی دارد.

در ایران و کشورهای دیگر تارهای فیبر نوری را از کشور‌های تولید کننده خریداری و روی آن ها روکش می زنند سپس می‌فروشند. در مدیا کابل انواع کابل نوری با گارانتی معتبر با برندهایی نظیر : نگزنس، شهید قندی و رفسنجان به فروش می‌رسد.
