کابل کواکسیال
آشنایی با کابل کواکسیال و اصول عملکرد آن
کابل کواکسیال یا کابل هممحور، نوعی کابل انتقال سیگنال است که به دلیل ساختار محافظتشدهاش، در برابر نویز و تداخل الکترومغناطیسی مقاومت بالایی دارد. این ویژگی باعث شده این کابل به گزینهای مطمئن برای انتقال سیگنالهای فرکانس رادیویی (RF) در فواصل مختلف تبدیل شود؛ از آنتنهای خانگی گرفته تا دوربینهای مداربسته و شبکههای مخابراتی.
اصل کارکرد کابل کواکسیال بر پایه هممحور بودن هادی مرکزی و شیلد بیرونی است. این ساختار باعث میشود سیگنال در طول مسیر بهطور کامل درون کابل محصور بماند؛ در نتیجه هم از نشت سیگنال به بیرون و هم از ورود نویز به داخل کابل جلوگیری میشود.

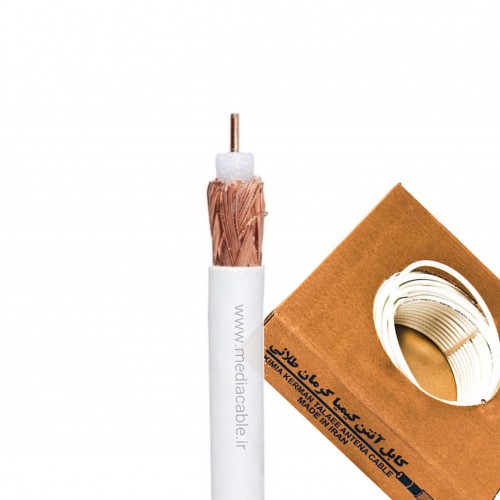

| لایه | شرح |
| هادی مرکزی | معمولاً سیم مسی (تکرشته یا چندرشته) که مسئول انتقال سیگنال است |
| عایق داخلی (دیالکتریک) | پلیاتیلن جامد یا فوم که هادی مرکزی را احاطه میکند |
| شیلد فلزی (بافته یا فویل) | لایه محافظ مسی یا آلومینیومی که نویز و تداخل را دفع میکند |
| روکش بیرونی | عایق نهایی در برابر رطوبت، ضربه و شرایط محیطی |
انواع کابل کواکسیال بر اساس کاربرد
انتخاب نوع مناسب کابل کواکسیال مستقیماً به کاربرد آن بستگی دارد.
| نوع کابل | کاربرد اصلی |
| RG6 | آنتن، ماهواره، اینترنت پرسرعت |
| RG11 | مسافتهای طولانی، ساختمانهای مرتفع |
| RG59 | دوربین مداربسته (CCTV) |
| RG60 | تلویزیونهای با کیفیت تصویر بالا |
| هاردلاین (Hard-line) | تونلهای زیرزمینی، آسانسور، تجهیزات نظامی |
کابل RG6 عمدتاً برای تلویزیون و ماهواره، RG11 برای مسافتهای طولانی و ساختمانهای بلند، RG59 برای دوربین مداربسته، و RG60 برای تلویزیونهای با کیفیت تصویر بالا کاربرد دارد.
کابل هاردلاین و کاربردهای خاص
کابل هاردلاین در تونلهای زیرزمینی، تجهیزات نظامی و آسانسورها استفاده میشود و نسبت به انواع منعطف، مقاومت مکانیکی و پایداری سیگنال بیشتری در مسافتهای طولانی دارد. نوع مرتبط دیگر یعنی کابل تشعشعی (Radiating Cable) ساختاری مشابه هاردلاین دارد اما در فرکانس رادیویی متفاوتی عمل میکند.
کاربردهای رایج کابل کواکسیال
- اتصال آنتن تلویزیون و دیش ماهواره
- سیستمهای دوربین مداربسته آنالوگ
- شبکههای اینترنت پرسرعت و مخابراتی
- تجهیزات پزشکی و نظامی
- سیستمهای صوتی حرفهای (بلندگو)
- خودرو و هواپیما (انتقال سیگنالهای دقیق)
امپدانس و مشخصات فنی مهم در انتخاب کابل
یکی از مهمترین پارامترها هنگام خرید کابل کواکسیال، تطابق امپدانس کابل با دستگاه متصل است. مطابقت امپدانس کابل و دستگاه موجب انتقال حداکثر توان سیگنال از منبع به مقصد میشود و از بازگشت سیگنال (Reflected Signal) جلوگیری میکند. امپدانسهای رایج ۵۰ اهم (کاربردهای صنعتی و مخابراتی) و ۷۵ اهم (تلویزیون و ماهواره) هستند.
سایر مشخصات فنی که باید هنگام انتخاب کابل بررسی شوند:
- قطر مغزی و کد RG: هرچه عدد RG کمتر باشد، معمولاً کابل ضخیمتر و افت سیگنال کمتر است.
- نوع عایق داخلی: پلیاتیلن فوم افت سیگنال کمتری نسبت به پلیاتیلن جامد دارد.
- نوع شیلد: شیلد دولایه (فویل + بافته) مقاومت بالاتری در برابر نویز دارد.
- استاندارد ساخت: برای کاربردهای حرفهای، انطباق با استانداردهایی مانند MIL-C-17 برای مصارف نظامی، IEC 60096 برای مصارف عمومی و JIS C 3501 برای کاربردهای تلویزیونی اهمیت دارد.
نکات مهم هنگام نصب و خرید کابل کواکسیال
- طول کابل را متناسب با فاصله واقعی انتخاب کنید؛ طول اضافی باعث افت سیگنال میشود
- از خم کردن بیشازحد کابل (بهویژه در نوع هاردلاین) خودداری کنید
- برای مسیرهای بیرونی، از کابلهای دارای روکش مقاوم در برابر UV و رطوبت استفاده کنید
- کانکتورهای متناسب با نوع RG کابل را انتخاب کنید تا از افت سیگنال در نقاط اتصال جلوگیری شود
سوالات متداول (FAQ)
سوال: تفاوت اصلی بین RG6 و RG11 چیست؟
پاسخ: RG11 قطر بیشتری دارد و افت سیگنال کمتری در مسافتهای طولانی و ساختمانهای مرتفع نشان میدهد، در حالیکه RG6 برای فواصل معمولی و نصب آنتن یا ماهواره خانگی کافی است.
سوال: عمر مفید کابل کواکسیال چقدر است؟
پاسخ: در شرایط نصب صحیح و عدم قرارگیری در معرض رطوبت یا آسیب فیزیکی، کابل کواکسیال با کیفیت میتواند بین ۱۰ تا ۲۰ سال بدون افت محسوس عملکرد داشته باشد.
